西门子PLC控制变频3段速

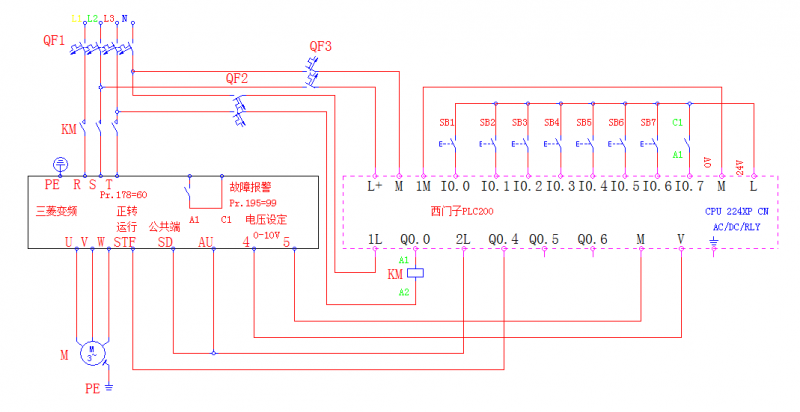

      今天与大家一同学习的时西门子PLC控制变频器实现3段速控制电路，首先我们先看下原理图。

（图片来源于网络）

      参数设定

       Pr.77：参数禁止写入选择：参数值为1（停止过程中可以写入）

      ALLC：功能：参数全部清除：设定值为1（参数恢复初始值）。

      Pr.79：功能：操作模式选择：设定值为3（外部与面板PU组合运行）。

      Pr.178：功能：正转运行STF：参数值60（为端子STF设置为正转运行指令功能）。

      Pr.184：功能：端子4输入选择AU：参数值：4（讲AU端子设置为端子4输入有效无效选择，只有当ON时候才有效）。

      数字输入公共端SD：数字输入的公共端入SD,STF,STOP等数字量输入。

      模拟量公共端5：频率设定信号端子2,14的公共端子，ON状态输入有效

      Pr.267：功能：端子4频率输入模式选择：参数值：2（在端子4-5之间输入0-10V信号有效）。

      Pr.195：功能：多功能端子功能选择：参数设定99（端子异常时候输出我们选用的时常开点A1,C1）.
